दृष्टि रेखा, उन्नयन और अवनमन कोण

यह अध्याय क्यों है

पिछले अध्याय में हमने छह त्रिकोणमितीय अनुपात सीखे। यहाँ हम उन्हें काम में लाते हैं: ऐसी ऊँचाई और दूरी मापना जो सीधे मापना कठिन या असंभव है — मीनार की ऊँचाई, नदी की चौड़ाई, जहाज तक की दूरी।

युक्ति सदैव वही है: स्थिति को समकोण त्रिभुज के रूप में मॉडल करें, पहचानें कि आप कौन-सी भुजाएँ और कोण जानते हैं, और अज्ञात ज्ञात करने हेतु $\sin$, $\cos$ या $\tan$ का उपयोग करें।

मुख्य बिंदु: हर ऊँचाई-और-दूरी समस्या समकोण त्रिभुज बन जाती है। आपका पहला काम सदैव उस त्रिभुज को खींचना और नामांकित करना है।

[बोर्ड महत्वपूर्ण] एक स्पष्ट, नामांकित आरेख स्वयं अंक देता है और अधिकांश गलतियाँ टालता है। सदैव एक खींचें।

दृष्टि रेखा और क्षैतिज

जब आप किसी वस्तु को देखते हैं, तो आपकी आँख से वस्तु तक की सीधी रेखा दृष्टि रेखा है। क्षैतिज आपकी आँख से होकर जाती समतल रेखा है (भूमि के समांतर)।

दृष्टि रेखा और क्षैतिज के बीच का कोण ही हम मापते हैं।

मुख्य बिंदु: इस अध्याय के सभी कोण क्षैतिज से मापे जाते हैं, ऊर्ध्वाधर से नहीं।

[बोर्ड महत्वपूर्ण] क्षैतिज आपकी संदर्भ रेखा है। वस्तु इसके ऊपर (उन्नयन) या नीचे (अवनमन) होती है।

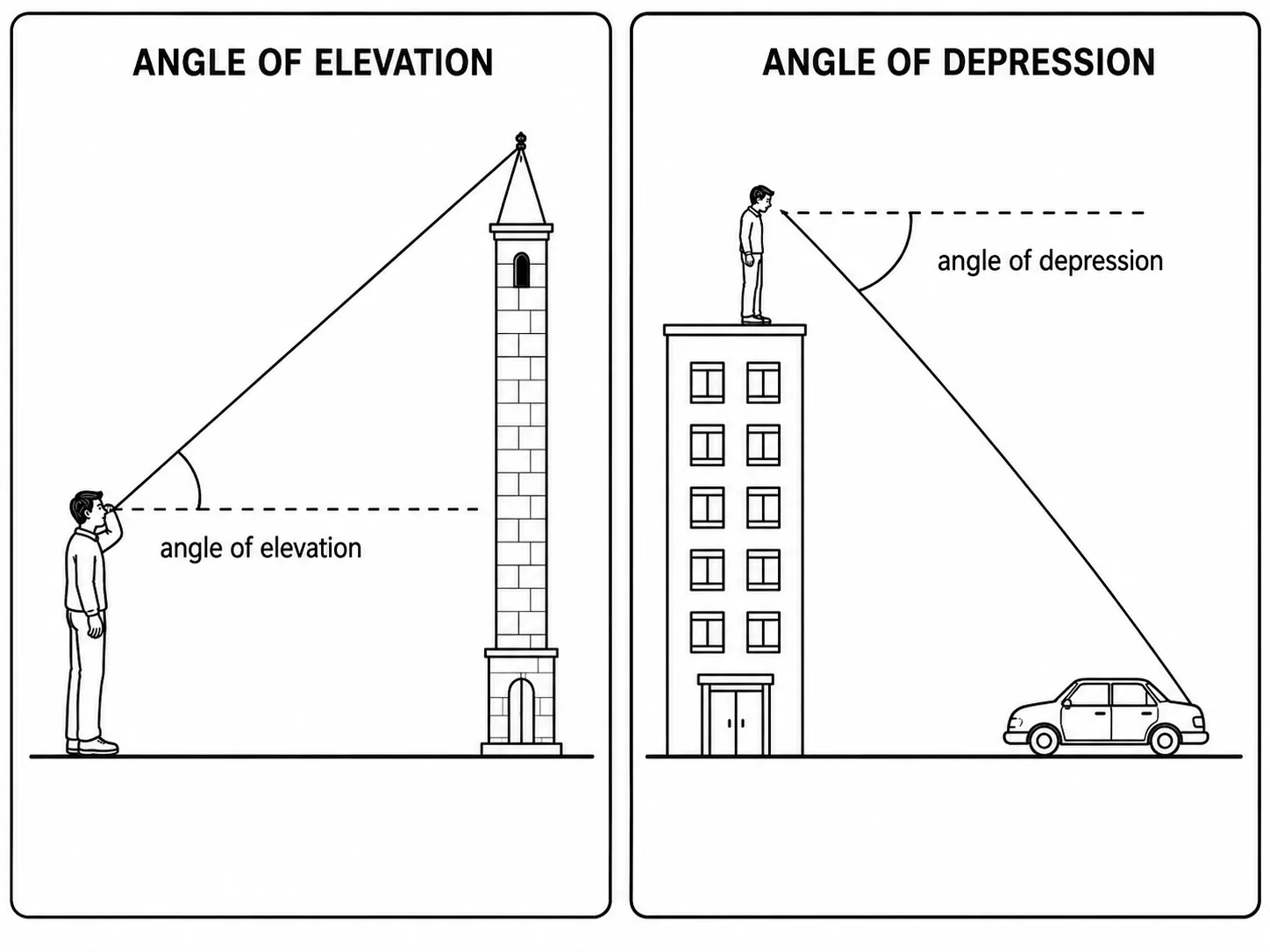

उन्नयन कोण

जब वस्तु क्षैतिज के ऊपर होती है — आप इसे देखने हेतु आँखें ऊपर उठाते हैं — तो दृष्टि रेखा और क्षैतिज के बीच का कोण उन्नयन कोण है।

उदाहरण: भूमि पर किसी बिंदु से मीनार के शीर्ष को ऊपर देखना।

मुख्य बिंदु: उन्नयन कोण = क्षैतिज से दृष्टि रेखा तक का ऊपर की ओर कोण। वस्तु जितनी ऊँची (या आप जितने पास), उन्नयन उतना बढ़ता है।

[JEE/NEET युक्ति] उन्नयन को मॉडल करते समकोण त्रिभुज में, $\tan(\text{उन्नयन}) = \dfrac{\text{आँख से ऊपर वस्तु की ऊँचाई}}{\text{क्षैतिज दूरी}}$।

अवनमन कोण

जब वस्तु क्षैतिज के नीचे होती है — आप इसे देखने हेतु आँखें नीचे झुकाते हैं — तो दृष्टि रेखा और क्षैतिज के बीच का कोण अवनमन कोण है।

उदाहरण: एक चट्टान पर खड़े होकर नीचे एक नाव को देखना।

एक महत्वपूर्ण तथ्य: प्रेक्षक से अवनमन कोण वस्तु से उन्नयन कोण के बराबर होता है, क्योंकि वे दोनों क्षैतिज (समांतर) रेखाओं के बीच एकांतर कोण हैं।

मुख्य बिंदु: अवनमन कोण (नीचे देखना) = उन्नयन कोण (वापस ऊपर देखना), एकांतर कोणों से। इसका उपयोग कोण को अपने त्रिभुज के अंदर रखने हेतु करें।

[बोर्ड महत्वपूर्ण] एक बहुत सामान्य चूक अवनमन कोण को गलत शीर्ष पर रखना है। इसे वस्तु के पाद पर एकांतर स्थिति में ले जाएँ, जहाँ यह त्रिभुज के अंदर बैठता है।

हल किए गए उदाहरण

उदाहरण 1: कोण पहचानें

भूमि पर एक व्यक्ति किसी भवन के शीर्ष को ऊपर देखता है। उन्नयन या अवनमन कोण शामिल है?

हल:

1. वस्तु (शीर्ष) क्षैतिज के ऊपर है, और व्यक्ति ऊपर देखता है।
2. अतः यह उन्नयन कोण है।

अंतिम उत्तर: उन्नयन कोण।

सार: ऊपर देखना ⇒ उन्नयन; नीचे देखना ⇒ अवनमन।

उदाहरण 2: अवनमन उन्नयन के बराबर

एक मीनार के शीर्ष से, एक कार का अवनमन कोण 40° है। कार से मीनार के शीर्ष का उन्नयन कोण क्या है?

हल:

1. मीनार से अवनमन = कार से उन्नयन (एकांतर कोण)।
2. अतः उन्नयन भी 40° है।

अंतिम उत्तर: 40°।

सार: अवनमन और मेल खाता उन्नयन बराबर होते हैं।

उदाहरण 3: अनुपात बनाएँ

ऊँचाई $h$ की मीनार समतल भूमि पर खड़ी है। $d$ मीटर दूर एक बिंदु से शीर्ष का उन्नयन कोण $\theta$ है। $h$, $d$, $\theta$ के बीच संबंध लिखिए।

हल:

1. समकोण त्रिभुज में सम्मुख $= h$, संलग्न $= d$।
2. $\tan\theta = \dfrac{h}{d}$।

अंतिम उत्तर: $\tan\theta = \dfrac{h}{d}$।

सार: ऊँचाई बटा क्षैतिज दूरी उन्नयन का स्पर्शज्या है।

उदाहरण 4: कौन-सा अनुपात?

आप उन्नयन कोण और दृष्टि रेखा (तिर्यक) की लंबाई जानते हैं, और ऊँचाई चाहते हैं। कौन-सा अनुपात उपयोग करते हैं?

हल:

1. ऊँचाई कोण के सम्मुख है; तिर्यक कर्ण है।
2. सम्मुख/कर्ण $= \sin\theta$, अतः ऊँचाई $= (\text{तिर्यक})\sin\theta$।

अंतिम उत्तर: $\sin\theta$ उपयोग करें।

सार: वह अनुपात चुनें जो ज्ञात भुजा को वांछित भुजा से जोड़ता है।

उदाहरण 5: खींचें और नामांकित करें

एक सीढ़ी दीवार से टिकी है, भूमि से 60° बनाती हुई। पाद दीवार से 2 मी दूर है। कौन-सी भुजा ज्ञात है और कौन-सा अनुपात सीढ़ी की लंबाई ज्ञात करता है?

हल:

1. 2 मी 60° कोण के संलग्न है; सीढ़ी कर्ण है।
2. संलग्न/कर्ण $= \cos 60°$, अतः सीढ़ी $= \dfrac{2}{\cos 60°}$।

अंतिम उत्तर: $\cos 60°$ उपयोग करें; सीढ़ी $= \dfrac{2}{1/2} = 4$ मी।

सार: संलग्न ज्ञात + कर्ण वांछित ⇒ कोज्या।

उदाहरण 6: दूरी का उन्नयन पर प्रभाव

जैसे-जैसे आप मीनार के आधार की ओर चलते हैं, क्या शीर्ष का उन्नयन कोण बढ़ता है या घटता है?

हल:

1. $\tan\theta = \dfrac{h}{d}$; जैसे $d$ घटता है, $\tan\theta$ बढ़ता है।
2. अतः $\theta$ बढ़ता है।

अंतिम उत्तर: यह बढ़ता है।

सार: वस्तु के पास ⇒ बड़ा उन्नयन कोण।

उदाहरण 7: अवनमन से त्रिभुज

30 मी ऊँची चट्टान के शीर्ष से, एक नाव का अवनमन कोण 30° है। चट्टान के पाद से नाव की दूरी $d$ हेतु समीकरण बनाएँ।

हल:

1. अवनमन 30° नाव पर उन्नयन के बराबर है।
2. $\tan 30° = \dfrac{30}{d} \Rightarrow d = \dfrac{30}{\tan 30°} = 30\sqrt3$।

अंतिम उत्तर: $d = 30\sqrt3$ मी।

सार: अवनमन कोण को वस्तु तक लाएँ ताकि $\tan = \dfrac{\text{ऊँचाई}}{\text{दूरी}}$ बने।

उदाहरण 8: उन्नयन 45° विशेष स्थिति

यदि भूमि पर किसी बिंदु से मीनार के शीर्ष का उन्नयन कोण 45° है, तो ऊँचाई दूरी से कैसे तुलना करती है?

हल:

1. $\tan 45° = 1 = \dfrac{h}{d}$।
2. अतः $h = d$।

अंतिम उत्तर: ऊँचाई क्षैतिज दूरी के बराबर।

सार: 45° पर, ऊँचाई और आधार दूरी बराबर होती हैं।

उदाहरण 9: आरेख पढ़ना

एक प्रेक्षक की आँख भूमि से 1.5 मी ऊपर है। कोई समस्या इस 1.5 मी को क्यों जोड़ या घटा सकती है?

हल:

1. त्रिभुज की ऊँचाई आँख के स्तर से मापी जाती है, भूमि से नहीं।
2. वस्तु की भूमि से ऊँचाई पाने हेतु, त्रिभुज की ऊर्ध्वाधर भुजा में आँख की ऊँचाई (1.5 मी) जोड़ें।

अंतिम उत्तर: जब प्रश्न भूमि से ऊँचाई माँगे तो त्रिभुज ऊँचाई में प्रेक्षक की ऊँचाई जोड़ें।

सार: जब प्रेक्षक की आँख का स्तर दिया हो तो इसका ध्यान रखें।

उदाहरण 10: उन्नयन या अवनमन चुनें

एक पक्षी एक तार पर बैठा है। भूमि पर एक बिल्ली इसे ऊपर देखती है; ऊपर एक बालकनी पर एक व्यक्ति इसे नीचे देखता है। दोनों कोण नामित करें।

हल:

1. बिल्ली ऊपर देखती है ⇒ उन्नयन कोण।
2. व्यक्ति नीचे देखता है ⇒ अवनमन कोण।

अंतिम उत्तर: उन्नयन (बिल्ली) और अवनमन (व्यक्ति)।

सार: एक ही वस्तु नीचे से उन्नयन और ऊपर से अवनमन द्वारा देखी जा सकती है।
